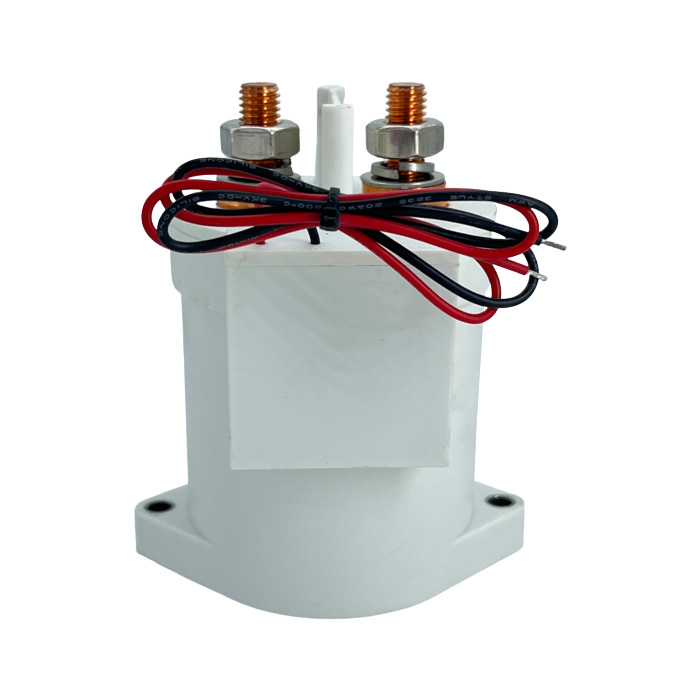

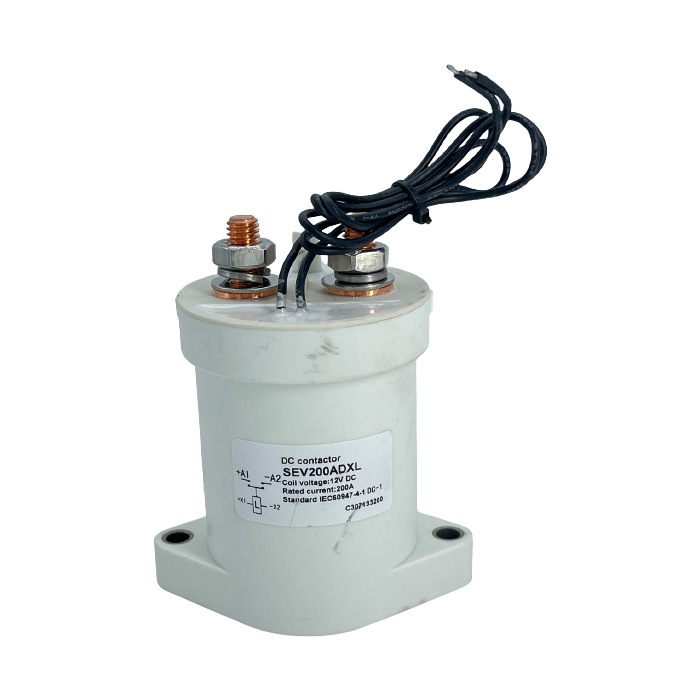

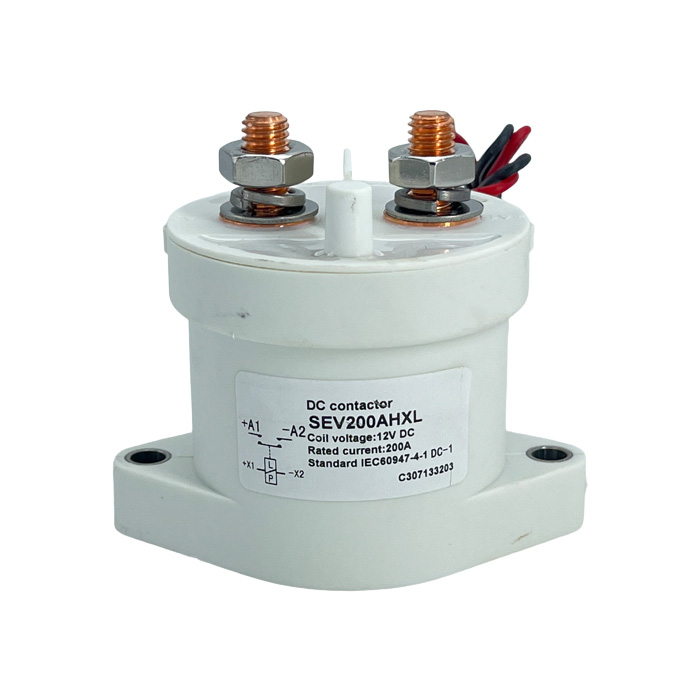

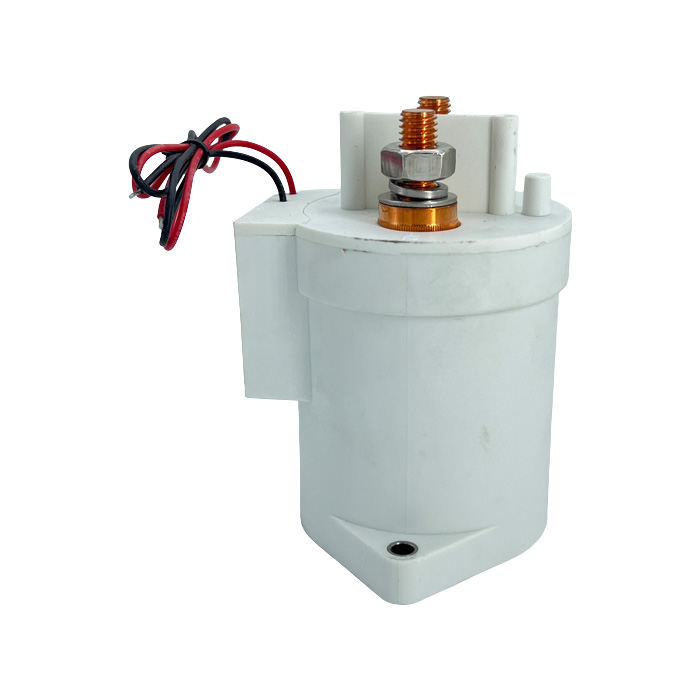

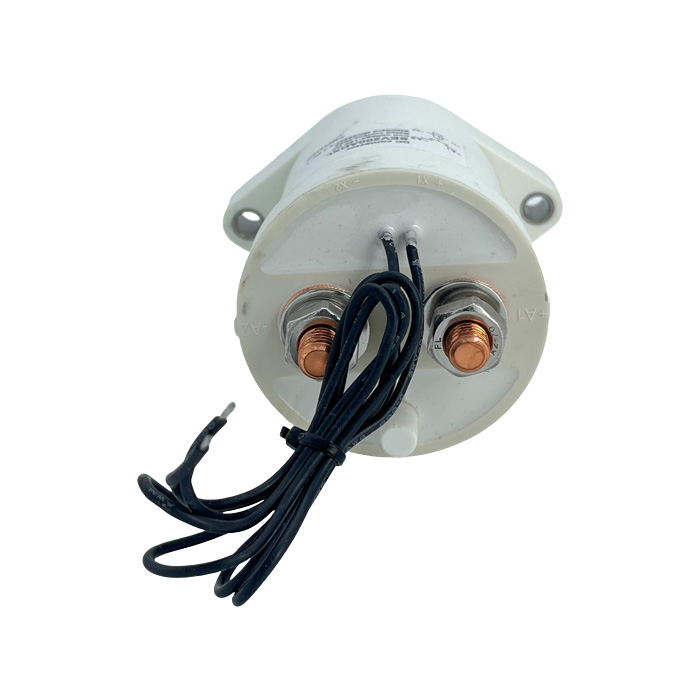

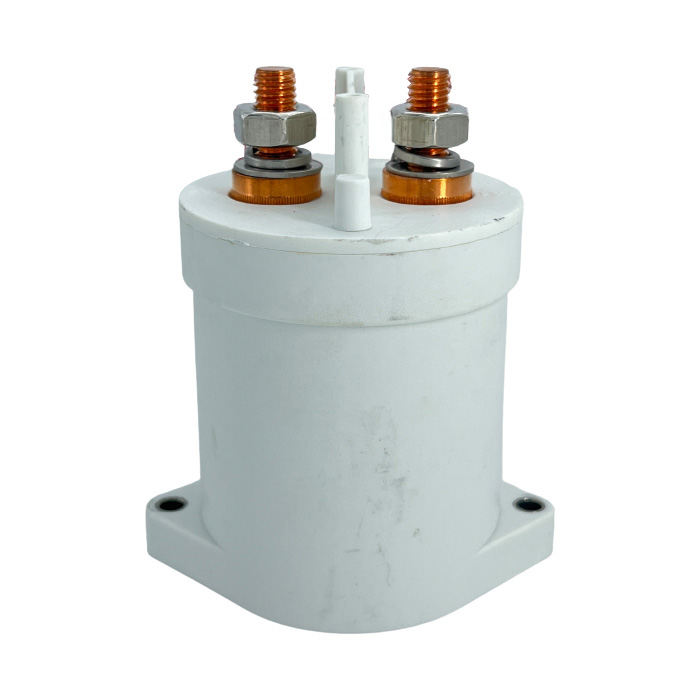

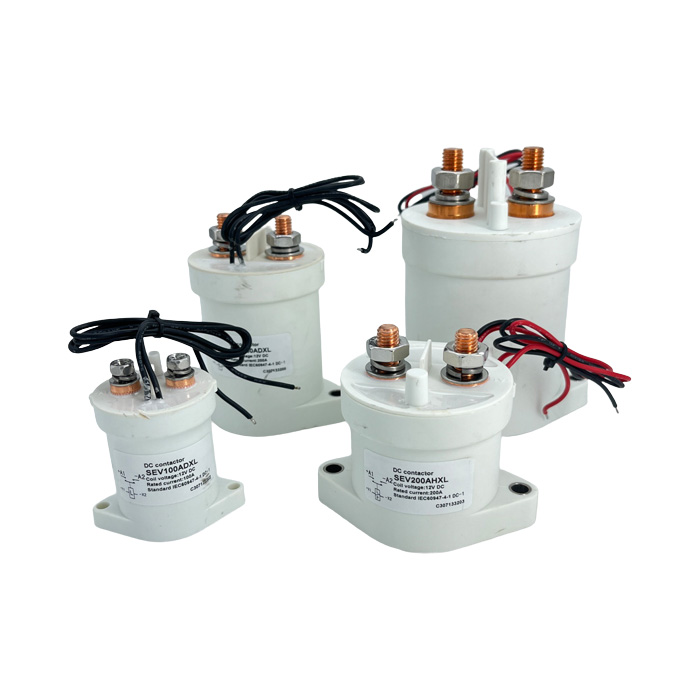

सौर्य र सञ्चार प्रणालीको लागि उच्च भोल्टेज डीसी सम्पर्ककर्ता रिले

सम्पर्क फारम

1 NO (SPST-NO) वा 1NC (SPST-NC)

कुण्डल रेटेड भोल्टेज (DC V)

DC6V,12V,24V,36V,48V,60V,72V,84V,120V,150V,DC220V,AC220V आदि।

सम्पर्क भोल्टेज (DC V)

5-1000V

सम्पर्क सर्किट रेटेड लोड वर्तमान (DC-1)

800A

प्रति 100A सम्पर्कहरूमा सामान्य भोल्टेज ड्रप

≯80mV

कुलिङ पुल-इन भोल्टेज (20±5) ℃ (V) मा

≯70%

the cooling drop-out voltage at (20±5)℃(V)

≯३५%,≮५%

काम भोल्टेज दायरा 40 डिग्री सेल्सियस कुंडल

0.8-1.2US

ड्रप-आउट समय (खोल्नका लागि सम्पर्कहरू छैनन्)

80ms

पुल-इन समय (बन्द गर्नको लागि एन/ओ सम्पर्कहरू)

20ms

अधिकतम सम्पर्क बाउन्स समय जडान गर्नुहोस्

10ms

अधिकतम सम्पर्क बाउन्स समय विच्छेद गर्नुहोस्

7ms

इन्सुलेशन प्रतिरोध

100MΩ

प्रतिरोध गर्न विद्युत शक्ति

50Hz/60Hz 2200VAC 1 मिनेट

सामान्य गल्ती धाराहरू जुन फुट्न सकिन्छ

1500A/5ms 48V DC मा

कुण्डल शक्ति (W)

सुरु गर्नुहोस्: 30-60, राख्नुहोस्: 4-10

कुण्डलीको तापक्रम वृद्धि (K)

≤१५

बाहिर जाने टर्मिनल (K) मा तापमान वृद्धि

≤६५

बिजुली जीवन

20000 पटक

यान्त्रिक जीवन

300 हजार पटक

कार्य विनिर्देश

निरन्तर

सम्पर्क सामग्री

मिश्र धातु

प्रवेश समय (अधिकतम)

130ms

अधिकतम स्विच वर्तमान

3000A 320VDC（1 पटक भन्दा बढी）

अधिकतम स्विचिंग शक्ति

1000kW

लोड टर्मिनल प्रकार

M10 गुलाब

तार टर्मिनल प्रकार

0.3 वर्ग सिलिकॉन तार, 390mm लामो

सहायक सम्पर्क मूल्याङ्कन लोड (छनौट)

3A/30VDC

परीक्षण संगठन प्रमाणीकरण

CE, FCC, RoHS
